一、產品簡介
HC-4K-XX系列超高清無縫混合矩陣，適用于多種格式的視頻信號輸入、輸出交換，切換過程中無閃爍、無黑屏、無延時、無信號中斷。HC-4K-XX系列超高清無縫混合矩陣切換器帶有掉電記憶、斷電現場保護、前面板LCD 液晶顯示、多種格式信號交換功能，采用純硬件板卡式結構，不需要任何操作系統支持，上電即可工作，啟動速度快、穩定性高，不會出現死機、黑屏現象，ESD軍工級靜電防護，系統性能更加穩定可靠，安裝靈活方便，設備支持HDMI、DVI、VGA、CVBS、YPbPr、12G-SDI/3G-SDI/HD-SDI/SD-SDI、HDBaseT(雙絞線)、光纖、IP等不同信號的輸入輸出，互不干擾，同時傳輸，支持音頻和視頻信號的同步切換。支持全年365天、7×24小時的連續運行，能夠適應控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求；具備多種控制方式：前面板、紅外、RS232控制、網絡控制等。該設備是專為高清數字音視頻切換工程而設計的廣播級工程機。為高清數字音視頻切換系統提供了一套獨特的解決方案。主要應用于多媒體會議廳、大屏幕顯示工程、電視電話會議室、指揮控制中心等場合。

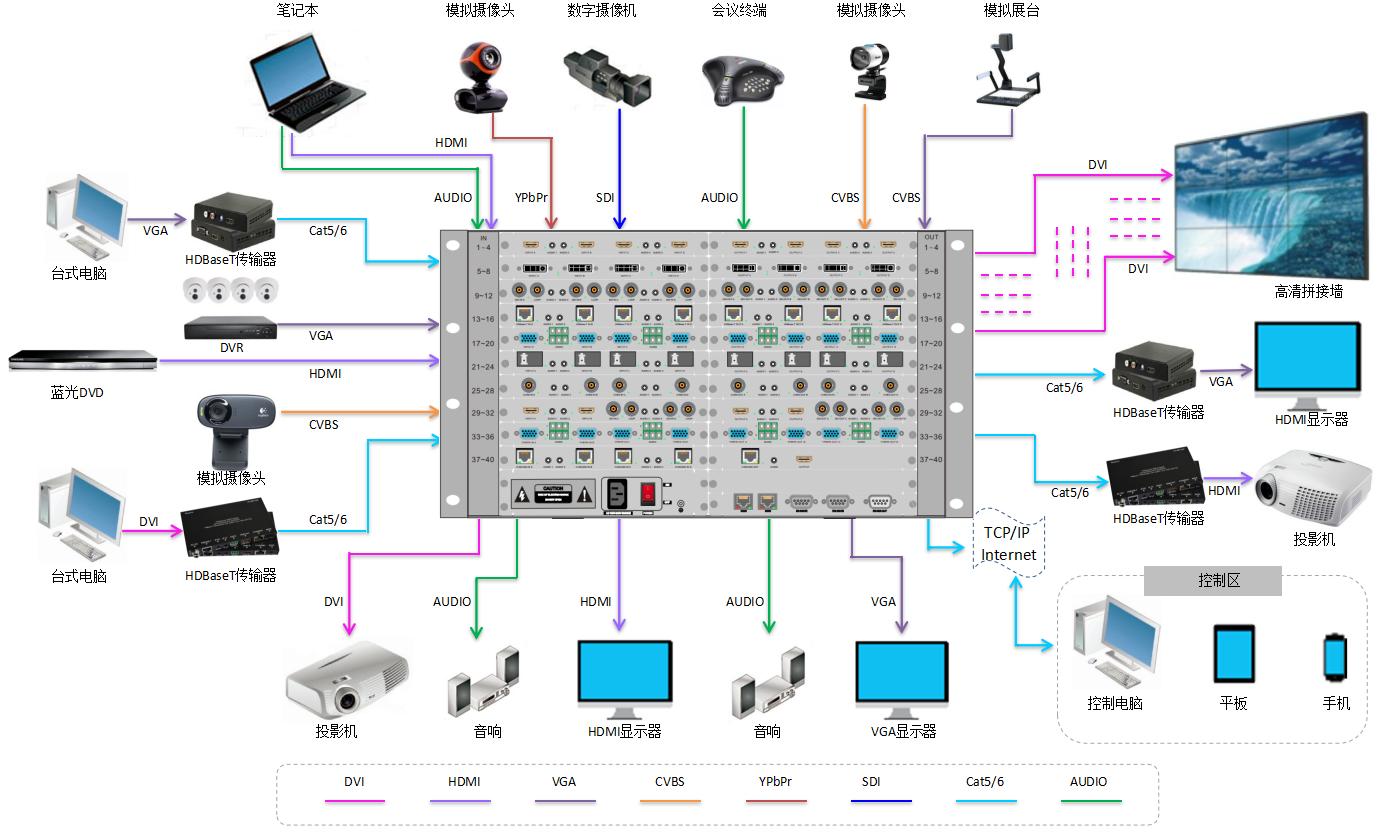

二、系統拓撲圖

三、設備特點
3.1 無縫切換
HC-4K-XX系列超高清混合矩陣圖像分辨率最高支持4K60（4:4:4）及以下分辨率信號的實現完全無縫切換，支持數字、模擬各接口無縫切換、切換無黑屏畫屏抖動等現象。具有信號均衡補償、修正和自動調節功能，確保信號轉換切換后無損耗長線驅動等能力。
3.2 自定義輸出分辨率
 HC-4K-XX系列超高清混合矩陣設備支持輸入端口EDID 智能管理功能，支持輸入分辨率自適應，輸出多種分辨率可調，圖像分辨率最高支持4K60（4:4:4）向下兼容1920×1080P@60Hz等，支持視頻畫面倍線功能，支持手動選擇每個輸出端口分辨率，以匹配多種信號源和顯示設備。這樣在工程項目上，就可以適應不同型號、不同組別顯示器所支持不同分辨率的要求。相比市面上僅能設置一種分辨率的矩陣來說，HC-4K-XX系列矩陣具有更高的應用靈活性，為針對分辨率要求多樣化的工程項目提供完美的解決方案。
3.3 隨路音頻
HC-4K-XX系列超高清混合矩陣設備支持HDMI/12G-SDI/3GSDI/VGA/YPBPR/CVBS/光纖/IP/HDBT等信號輸入輸出接口的音視頻信號混合切換，可以隨需要選擇，所有視頻板卡均支持立體聲音頻接口，支持實現隨路音頻切換。
3.4 狀態指示燈顯示功能
 HC-4K-XX系列超高清混合矩陣設備支持板卡工作狀態信號燈指示，自動檢測無信號輸入狀態提示，用戶可根據機器板卡狀態指示燈，迅速掌握了解當前設備工作狀態，輸出端口和顯示設備連通則對應的指示燈亮起。
3.5 控制方式多樣化
 HC-4K-XX系列超高清混合矩陣支持前面板水晶發光按鍵、紅外遙控、雙TCP/IP網絡或者雙RS232端口備份進行控制；系統支持C/S 架構上位機軟件控制與B/S 架構 Web 瀏覽器跨平臺控制兩種控制模式，可兼容 Windows、鴻蒙、安卓、iOS、統信 UOS、麒麟等主流操作系統，實現多平臺、多終端靈活管控。同時設備開放標準 API 控制協議，支持第三方中控設備接入與集成控制，滿足多樣化系統聯動及定制化開發需求。
3.6 冗余電源設計
系統采用插卡式多電源冗余供電方式，共同承擔負荷，具備 1+1冗余備份功能，當系統某一個電源出現故障時，系統自動切換到備用電源供電，保證設備運行的不間斷性；同時系統具備自動監測功能，方便用戶查看設備的工作狀態；
3.7 模塊化設計，支持熱插拔
整個系統采用模塊化設計，一卡四路，包括輸入卡、輸出卡、切換卡、控制卡、風扇、電源等，并支持帶電熱插拔。模塊化的設計為日常使用和維修帶來極大的方便，當系統出現故障時，無需拆開機箱就能實現在現場替換有故障的模塊，快速恢復系統正常運行。輸入模塊和輸出模塊的熱插拔特性使得系統可在不斷電的情況下更換、升級輸入輸出模塊，不影響系統的正常工作，保證了系統的穩定、靈活、可靠，支持7×24小時的連續運行，能夠適應控制室、調度中心、監控中心等場所對系統性能日益嚴格的要求。
3.8支持場景保存及預案輪巡功能
支持預案管理功能、支持軟件及前面板按鍵快速場景保存及調用，支持場景自動定時輪巡功能，對輸入輸出配置可進行10000組場景保存及調用，支持一鍵切換，參與輪巡的場景將以設定的輪巡時間間隔進行智能化循環切換及顯示。場景輪巡功能節省了用戶的操作時間，對所需場景隨時調用，也可通過設置更改不同場景，重命名等功能。在實際應用中避免了重復操作的繁瑣和時間的浪費?？勺远x保存系統預案，可隨時對預案進行調用，可以對多種預案自動循環調用。
3.9 支持輸出拼接功能
支持輸出自帶液晶拼接功能，單個信號可以跨屏顯示，實現對重點信號多個屏幕畫面液晶拼接顯示功能。
3.10 輸入信號源OSD字符標注
 HC-4K-XX系列超高清混合矩陣支持對輸入信號源進行OSD字符標注管理的功能，同時標注的字體、顏色、大小、位置、透明度均可自定義調整。例如在一些項目中，若出現相同接口的信號源且比較難區分的時候，可以通過設備的OSD標注功能對其進行特殊區分，在使用過程中，可以給客戶帶來極大的方便。
3.11 支持多種機箱規格
機箱采用主機箱體+平行地面橫向插卡卡槽設計，支持輸入輸出模塊化插卡功能，支持2U機箱(最大8路輸入+8路輸出，輸入槽位≥2槽位、輸出槽位≥2槽位），3U機箱(最大16路輸入+16路輸出，輸入槽位≥4槽位、輸出槽位≥4槽位），6U機箱(最大36路輸入+36路輸出、輸入槽位≥9槽位、輸出槽位≥9槽位），8U機箱(最大48路輸入+48路輸出，輸入槽位≥12槽位、輸出槽位≥12槽位）

四、板卡介紹
板卡名稱：4路1080P DVI輸入板卡

支持4路DVI輸入，支持HDCP
支持1080P分辨率，向下兼容
支持無縫快速切換

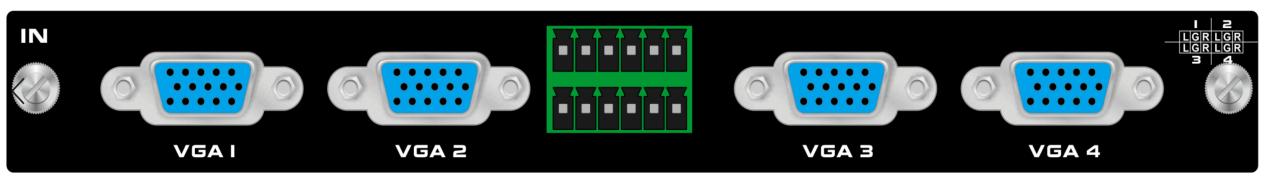

板卡名稱：4路1080P VGA輸入板卡

支持4路VGA輸入，支持HDCP
支持1080P分辨率，向下兼容
支持音頻加嵌功能
支持無縫快速切換

板卡名稱：4路1080P HDMI輸入板卡

支持4路HDMI輸入，支持HDCP
支持1080P分辨率，向下兼容
支持音頻加嵌功能
支持無縫快速切換

板卡名稱：4路1080P 3GSDI輸入板卡

支持4路SD/HD/3G-SDI輸入和4路信號本地環出監看
支持1080P60Hz分辨率，向下兼容
支持無縫快速切換

板卡名稱：4路CVBS輸入板卡

支持4路CVBS輸入，支持HDCP
支持PAL、NTSC和SECAM標準
支持音頻加嵌功能
支持無縫快速切換

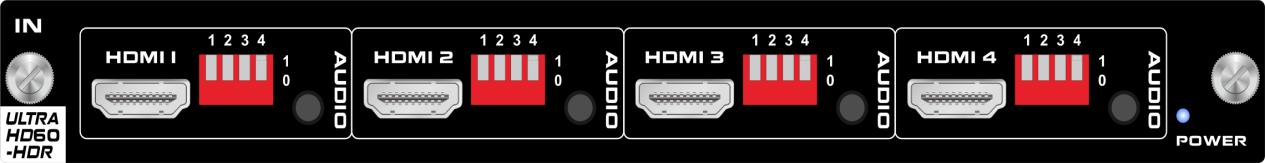

板卡名稱：4路4K60 HDMI輸入加嵌板卡

支持4路HDMI 4K60輸入，支持HDCP2.2
支持4K60 444分辨率，向下兼容
支持音頻加嵌功能，支持EDID功能
支持無縫快速切換


板卡名稱：4路4K60 12GSDI輸入板卡

支持4路12GSDI信號輸入，4路12GSDI信號本地環出監看
支持12GSDI，并向下兼容3GSDI
支持無縫快速切換

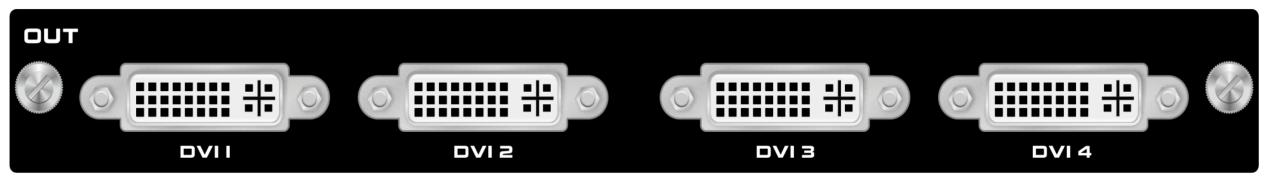

板卡名稱：4路1080P DVI輸出板卡

支持4路DVI輸出，支持HDCP
支持1080P分辨率，向下兼容
支持無縫快速切換

板卡名稱：4路1080P VGA輸出板卡

支持4路VGA輸出，支持1080P分辨率
支持音頻解嵌功能
支持無縫快速切換，支持分辨率調節
支持拼接功能

板卡名稱：4路1080P HDMI輸出板卡

支持4路HDMI信號輸出，支持1080P分辨率
支持音頻解嵌功能
支持無縫快速切換，支持分辨率調節
支持拼接功能

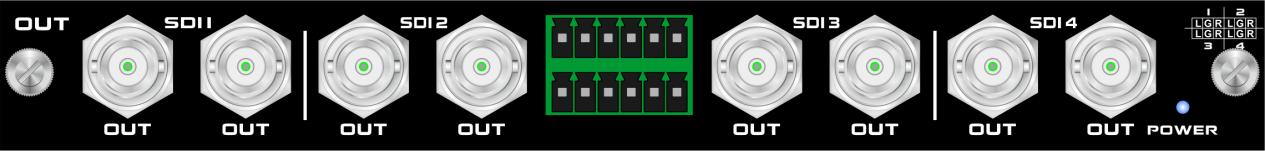

板卡名稱：4路1080P 3GSDI輸出板卡

支持4路SD/HD/3G-SDI輸出，4路SD/HD/3G-SDI信號本地環出監看，支持1080P分辨率
支持音頻解嵌功能
支持無縫快速切換，支持分辨率調節
支持拼接功能

板卡名稱：4路4K60 HDMI輸出板卡

支持4路HDMI 4K60信號輸出，支持4K60分辨率以及向下兼容
支持音頻解嵌功能
支持跨分辨率無縫切換，支持拼接功能

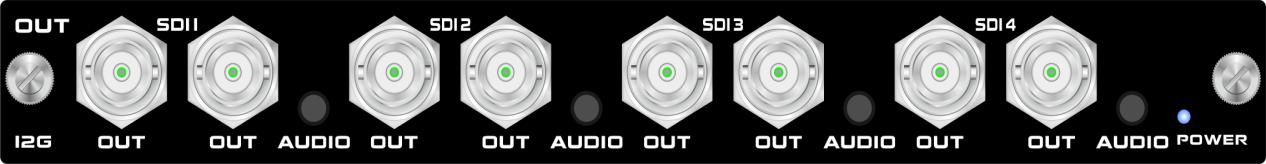

板卡名稱：4路4K60 12GSDI輸出板卡

支持4路12GSDI信號輸出，4路12GSDI信號本地環出監看
支持12GSDI，并向下兼容3GSDI，支持拼接，支持音頻解嵌
支持無縫快速切換
支持更改輸出分辨率

五、操控軟件
請按照以下步驟開機啟動混合矩陣切換器：
1.確定所有輸入設備和輸出已連接至混合矩陣切換器后面板。
2.打開POWER開關給混合矩陣切換器器上電，待本機執行自我測試后啟動。

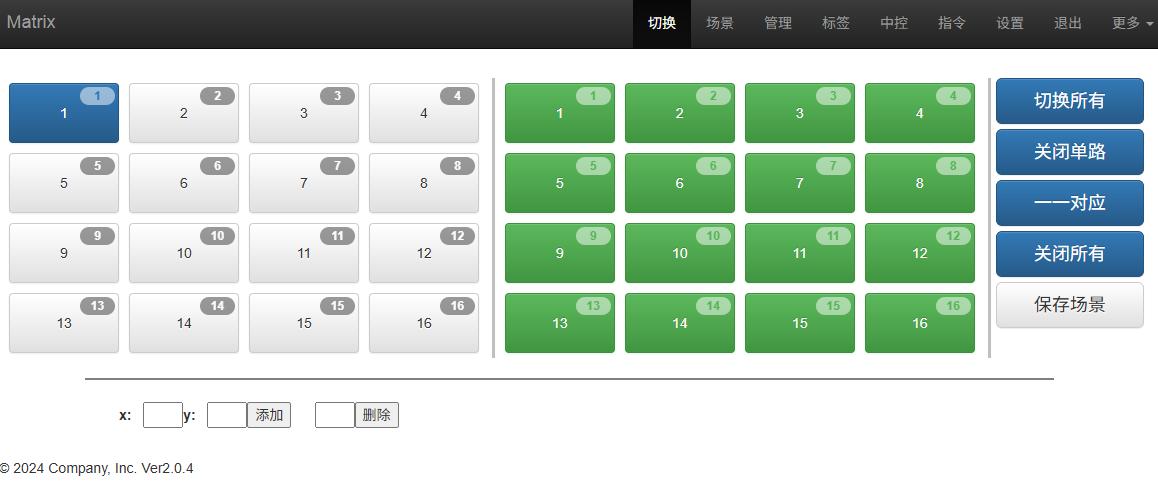

3.打開混合矩陣切換器控制臺軟件，正確通信后看到如下界面。詳細關于切換器軟件的詳細操作請參考隨機附帶的軟件手冊。

六、整機技術參數

HC-4K-XX系列
